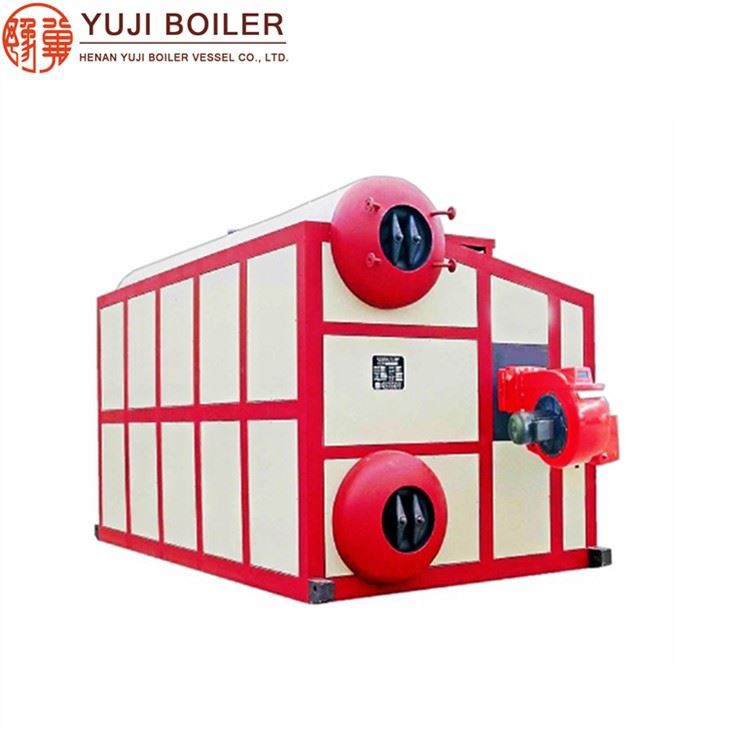

Calderes de vapor de doble tambor tipus tub d’aigua SZS D

Caldera de vapor SZS de petroli / gas
Model: Calderes de vapor industrials de la sèrie SZS
Capacitat de vapor: 6T / H-20T / H
Pressió: 1,0 MPa ~ 2,5 MPa (personalitzable)
Combustible: gas natural, GLP, GNL, GNC, biogàs, gas urbà, dièsel, petroli pesat, petroli i gas.

Introducció al producte

一. Introducció:

L’estructura de les calderes de la sèrie SZS és la disposició tipus D de bidons dobles superiors i inferiors. La superfície d'escalfament per convecció es compon de denses canonades d'aigua de paret de membrana entre els bidons. Té les característiques d’alta eficiència tèrmica, gran àrea d’absorció de calor, gran capacitat de sobrecàrrega, funcionament segur i estable.

Consells importants: podem personalitzar la caldera segons el combustible, la capacitat de vapor i la pressió de vapor que necessiteu.

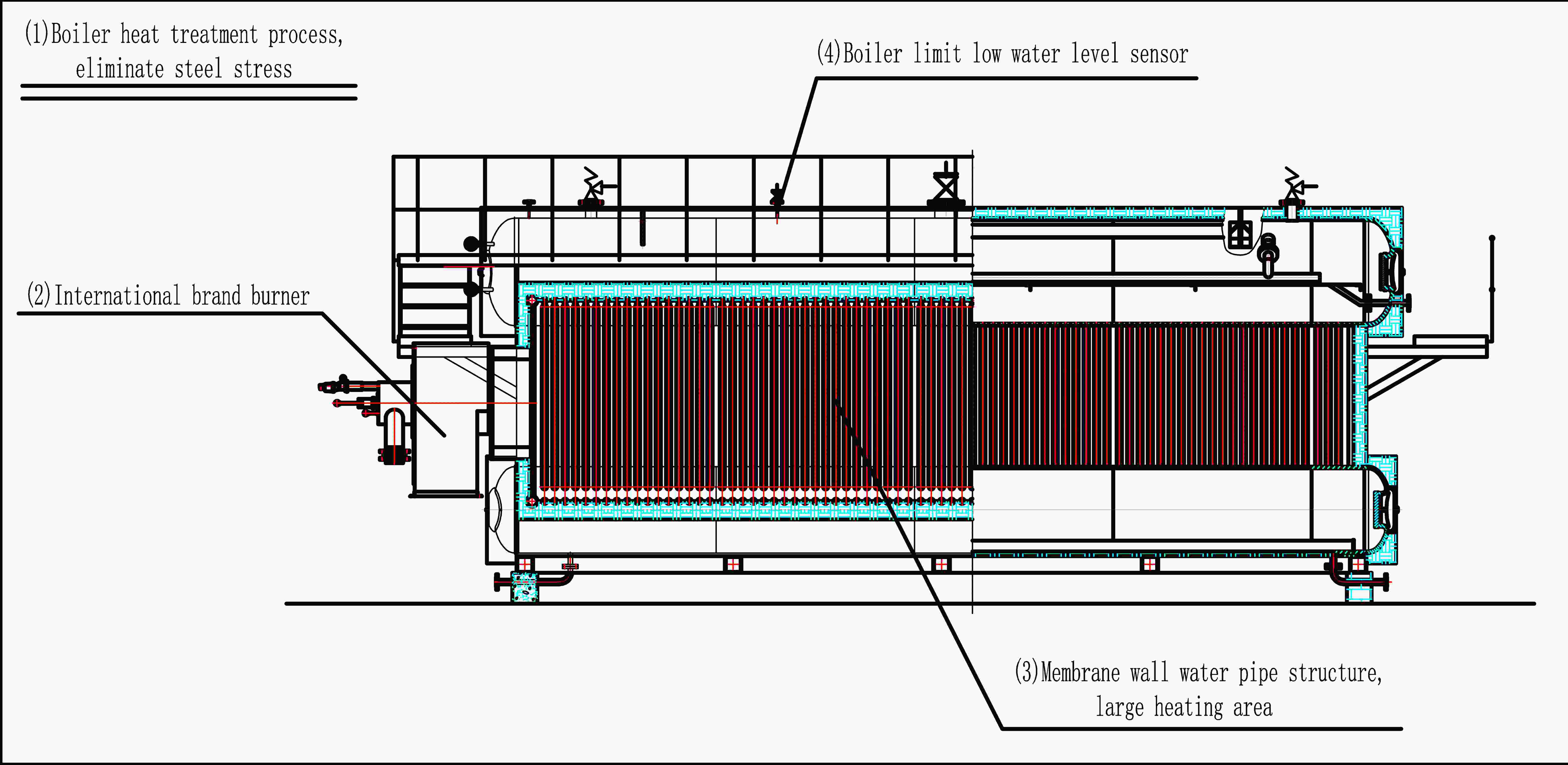

Gràfic

2020091115494117c3c3a62c7d4c4c921f1f4e43fdb718

Paràmetres tècnics

Caldera de vapor de gasoil
Model	Vapor classificat capacitat (t / h)	Vapor classificat pressió (Mpa)	Temperatura del vapor （℃）	Eficiència tèrmica (％)	Oli (kg / h）	Gas (Nm³ / h)	Dimensió (m)	Pes (t)
WNS1-0.7 / 1.0-Y (Q)	1	0.7/1.0	194	≥98.36	61	73	3.2×1.9×2.2	4.9
WNS2-1.0 / 1.25-Y (Q)	2	1.0/1.25	194	≥98.36	121	145	4.2×2.3×2.5	8
WNS3-1.0 / 1.25-Y (Q)	3	1.0/1.25	194	≥98.36	182	217	4.5×2.1×2.4	9
WNS4-1.0 / 1.25-Y (Q)	4	1.0/1.25	194	≥98.36	243	289	5.0×2.3×2.6	11
WNS6-1.25 / 1.6-Y (Q)	6	1.25/1.6	194	≥98.36	367	435	5.4×2.4×2.7	18.6
WNS10-1.25 / 1.6-Y (Q)	10	1.25/1.6	194	≥98.36	601	735	6.3×2.7×3.2	20.5
WNS15-1.25 / 1.6-Y (Q)	15	1.25/1.6	194	≥98.36	906	1101	8.9×3.4×3.6	42
WNS20-1.25 / 1.6-Y (Q)	20	1.25/1.6	194	≥98.36	1211	1467	7.8×3.6×4.0	52

三、 Avantatges de rendiment

1. Funcionament d'alta eficiència, estalvia combustible i redueix els costos

Design 1） El disseny del forn ondulat de gran diàmetre, propici per a la combustió completa del combustible, millora l’eficiència de la combustió

（2） Adopteu estructura de tub de fum corrugat de fil de tres passos, àmplia zona de calefacció, flux rotatiu de gasos de combustió, alta eficiència de transferència de calor

（3） L’estalvi d’energia tipus aleta es disposa al final de la caldera, que

augmenta la zona de calefacció, absorbeix la calor residual dels gasos de combustió i millora l’eficiència tèrmica fins al 98%

（4） Material d'aïllament de silicat d'alumini resistent a altes temperatures especialment seleccionat per evitar pèrdues de calor

（5） Suport a cremadors de marques de classe mundial, protecció del medi ambient, baix consum i alta eficiència

2. Funcionament automàtic intel·ligent i d'alta seguretat per garantir avaries baixes

（1） El sistema de control de funcionament automàtic intel·ligent PLC amb funcions completes té funcions de protecció entrellaçades com sobrepressió, sobretemperatura, escassetat d’aigua, detecció de fuites de combustible, protecció contra incendis, fuites elèctriques i estat anormal dels equips elèctrics.

（2） Equipat amb la protecció de subministrament de combustible de primera classe mundial de&# 39

sistema, inclosos filtres, dispositius de detecció de fuites, reguladors de pressió, electrovàlvules per garantir la seguretat del combustible.

（3） Dispositius de protecció de seguretat múltiples, vàlvules de seguretat, nivell d’aigua

alarmes de sensors, controladors de pressió, transmissors de pressió, manòmetres, etc.

（4） Equipat amb un dispositiu a prova d’explosió, que pot alliberar la pressió instantàniament quan detona al forn per garantir el funcionament segur de la caldera.

3. Disseny especial de seguretat

（1） El dispositiu de seguretat del sensor de nivell d’aigua límit està integrat al tambor, detecta directament el nivell d’aigua al forn i mai no hi haurà cap accident d’escassetat d’aigua.

（2） El cos de la caldera adopta tot el procés de tractament tèrmic per eliminar l'estrès d'acer i funcionar amb seguretat.

4. Baix cost operatiu

（1） Adopteu múltiples tecnologies patentades, el cos de la caldera es solda automàticament al 100% amb alta qualitat, llarga vida i baixa taxa de manteniment.

（2） Adopteu màquines auxiliars de marca mundial, alta eficiència de combustió, estalvi de combustible i baix cost operatiu.

5. Instal·lació ràpida i estalvieu espai

La caldera i la màquina auxiliar són una estructura muntada, amb poc temps d'instal·lació i poc espai d'ocupació.

6 .. Manteniment senzill

（1） La caixa de fum es pot obrir fàcilment, el clavegueram i el forat de la mà es configuren completament, cosa que és convenient per a la inspecció interna i el manteniment de la caldera

（2） El dispositiu a prova de explosió de la cua té una funció d'accés directe per entrar al canal del forn, que és convenient per a la inspecció i manteniment del forn
