Sèrie YY (Q) Caldera d’oli tèrmic d’oli / gas

Caldera d’oli tèrmic amb gas / combustible
Model: Sèrie YY (Q) W
Potència tèrmica: 120-10000KW
Pressió de disseny: 0. 8 Mpa
Temperatura màxima de treball: 320 ℃
Combustible: gas natural, GLP, GNL, CNG, biogàs, gas urbà, gasoil dièsel, petroli pesat, petroli i gas.

Introducció al producte

Descripció general del producte

La caldera d’oli calent tèrmic de la sèrie YY (Q) W està dissenyada com una caldera d’estalvi d’energia i d’estalvi ràpid d’instal·lació, té les característiques de temperatura de conducció de calor elevada (320 ℃) i baixa pressió de funcionament (0. { {4}} Mpa). L’oli de transferència de calor és pressionat per una bomba d’oli que circula i circula en una bobina tancada de gran diàmetre i, a continuació, transfereix la calor a l’equip que cal escalfar, i després torna a la caldera per tornar-la a escalfar. El gas de combustió a alta temperatura després de la combustió entra al dispositiu d’estalvi d’energia (o caldera de calor residual) dissenyat a la cua de la caldera i utilitza la calor residual per generar aigua o vapor d’alta temperatura per millorar l’eficiència d’utilització de la caldera.

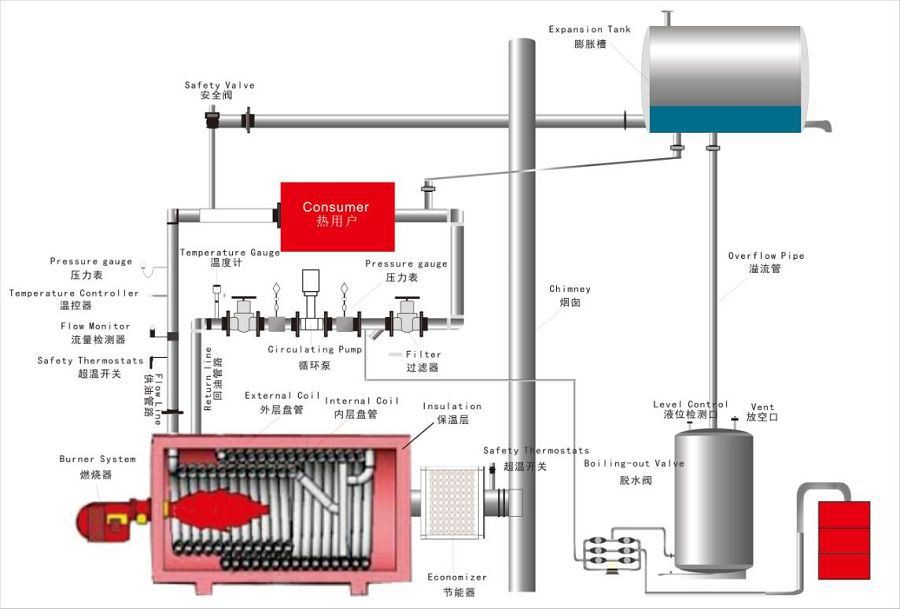

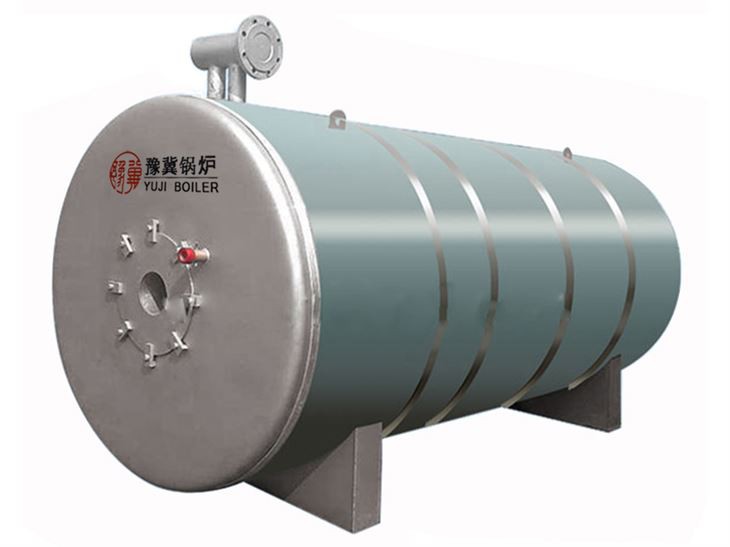

Gràfic de productes

image001(001)

Paràmetre del producte

Model	Potència nominal (kw)	Pressió nominal (MPa)	Eficiència tèrmica (%)	Temperatura mitjana de sortida （℃）	Temperatura de retorn mitjana （℃）	Dimensió L×W×H (m)	Pes (t)
AA (Q) W-700Y (Q)	700	0.8/1.0	≥93	320	280	3.2×2×2.1	4.9
AA (Q) W-1000Y (Q)	1000	0.8/1.0	≥93	320	280	3.5×2×2.1	5.2
AA (Q) W-1400Y (Q)	1400	0.8/1.0	≥93	320	280	4.5×2×2.3	6.2
AA (Q) W-2100Y (Q)	2100	0.8/1.0	≥93	320	280	5.4×2.4×2.6	10
AA (Q) W-3000Y (Q)	3000	0.8/1.0	≥93	320	280	6×2.5×2.8	13
AA (Q) W-4200Y (Q)	4200	0.8/1.0	≥93	320	280	7.1×3×3.2	18
AA (Q) W-6000Y (Q)	6000	0.8/1.0	≥93	320	280	8.1×3.2×3.5	26
AA (Q) W-7000Y (Q)	7000	0.8/1.0	≥93	320	280	9×3.4×3.7	30

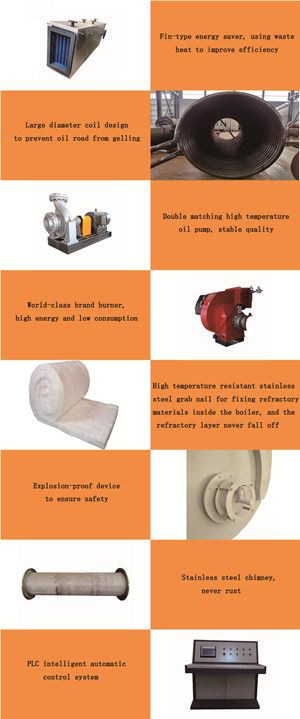

Avantatges de rendiment

1. Alta eficiència, baix cost
(1) Els equips de combustió es personalitzen segons diferents combustibles, tot tipus de combustibles es poden cremar completament, d’alta eficiència, de baix consum i de protecció ambiental.
(2) El disseny de bobines de gran diàmetre, redueix la resistència a la circulació d’oli calent, impedeix que la línia d’oli s’ageli i funcioni de forma segura.
(3) Estalvi d’energia instal·lat al final de la caldera, aprofiti al màxim l’energia tèrmica i millori l’eficiència tèrmica.
(4) Material d’aïllament tèrmic resistent a les altes temperatures, evita la pèrdua de calor.
2. Alta seguretatfuncionament, no garanteix cap risc de seguretat
(1) Sistema de control automàtic de funcionament intel·ligent del PLC, amb funcions de protecció entre bloqueig, com sobrepresió, sobreeiximent, escassetat d’oli, velocitat d’oli, fuites elèctriques, estat anormal d’equips elèctrics, etc.
(2) Configureu diversos dispositius de protecció de seguretat, vàlvules de seguretat, reguladors de pressió, transmissors de pressió, manòmetres, control de la temperatura de l’oli, extinció d’incendis amb nitrogen, etc.

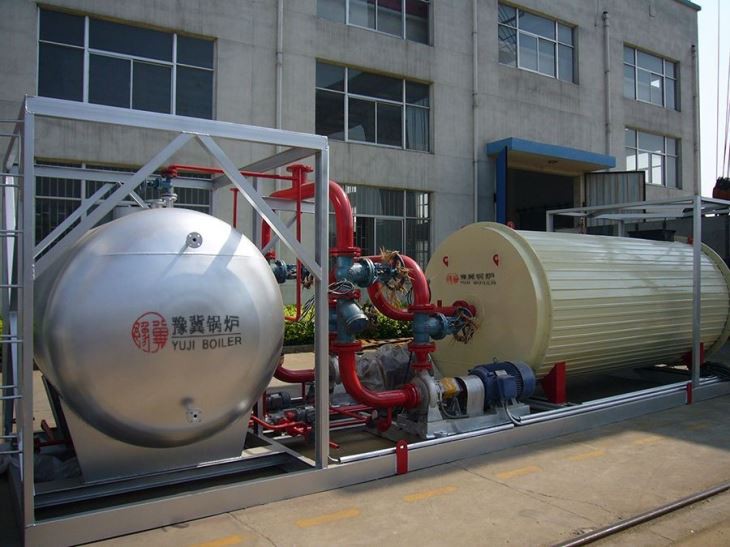

3. Muntatge ràpid, instal·lació senzilla
La caldera i la màquina auxiliar són estructura muntada, transport convenient, instal·lació senzilla, cicle curt
