Parlant del potencial de recuperació de la caldera de gas natural de calor de residus

Amb el desenvolupament de la indústria i l'aplicació del vapor, les calderes apareixen en gairebé totes les sectors. Al mateix temps, a causa dels requisits de protecció del medi ambient del país, les calderes de carbó s'han anat retirant gradualment de l'etapa de la història de la caldera, i les calderes de gas natural s'han convertit en l'equip de generació de vapor més utilitzat. Per a les calderes de gas, tot i que el seu disseny es compara amb les calderes tradicionals de carbó, ja té una eficiència tèrmica relativament alta. Encara podem utilitzar altres mesures per millorar encara més la seva eficiència tèrmica. L'autor parlarà breument sobre la recuperació de la calor de residus de gas flauta a partir de calderes de gas natural.

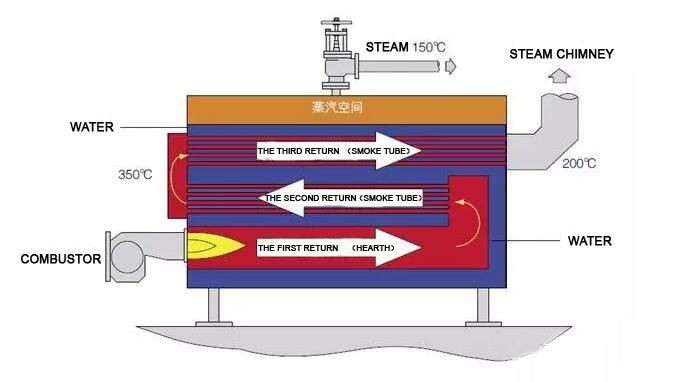

La calor alliberada després de la combustió de gas natural s'utilitza per a l'evaporació de la caldera. A causa del disseny de la caldera en si, la calor en el gas de la grip no es pot utilitzar completament, i el gas de flauta que conté calor d'alt valor es descarrega directament a l'atmosfera, causant una gran quantitat de residus.

D'acord amb la forma de calor exotèrmica en el fum d'escapament, podem dividir-lo en dues categories: calor sensible física i vaporització de calor latent.

Calor sensible física:

S'aconsegueix mitjançant la reducció de la temperatura del gas de la grip, i la temperatura del gas de la caldera flue baixa en 15-20 ° C, el que pot augmentar l'eficiència tèrmica en un 1%;

Vaporització de calor latent:

Es materialitza mitjançant el canvi de fase del vapor d'aigua en el gas de la grip que es condensa en aigua, i es recupera la calor latent del gas de la grip, i es pot reciclar una gran quantitat de calor.

Si podem recuperar tota la calor física sensible i la vaporització de calor latent en el gas de la grip, portarà un gran estalvi energètic i reduirà els costos de combustible.

Anem a entendre la simple anàlisi potencial de la següent manera:

Caldera 、 de gas naturalhorizontal

(1) Capacitat d'evaporació=4000t/h, pressió de treball=10barg, temperatura de l'aigua de maquillatge fred=10°C

(2) La temperatura original del gas d'escapament = 240 ° C, la temperatura del gas d'escapament després d'instal·lar l'economizer = 60 ° C

(3) L'eficiència tèrmica de la caldera original = 88%, i l'eficiència tèrmica després d'instal·lar l'economitzador = 97%

(4) Gas natural baix valor calòric=36360Kg/Nm3, preu de la unitat de gas natural=3.8RMB/Nm3

(5) Un any hàbil = 2000h (5 dies a la setmana, 8h per dia)

Cost 、original

(1) Consum de gas natural = 4000x (2781.7-10x4.187)/36360/0.88=342.5Nm3/h

(2) Cost del gas natural=342.5x3.8=1300RMB/h

Cost actual

(1) Consum de gas natural = 4000x (2781.7-10x4.187)/36360/0.97=310.7Nm3/h

(2) Cost del gas natural=310.7x3.8=1181RMB/h

Cost anual de recuperació

Cost anual de recuperació = (1300-1181) x 2000 = 240.000RMB

A partir del simple exemple anterior, podem trobar que només a través del simple reciclatge de gas de flauta, el cost del combustible es pot estalviar. A la sala de calderes, la manera senzilla és utilitzar directament la calor per escalfar l'aigua d'alimentació de la caldera, per tal de reduir el consum de gas natural.

La següent és una referència per a alguns casos d'èxit:

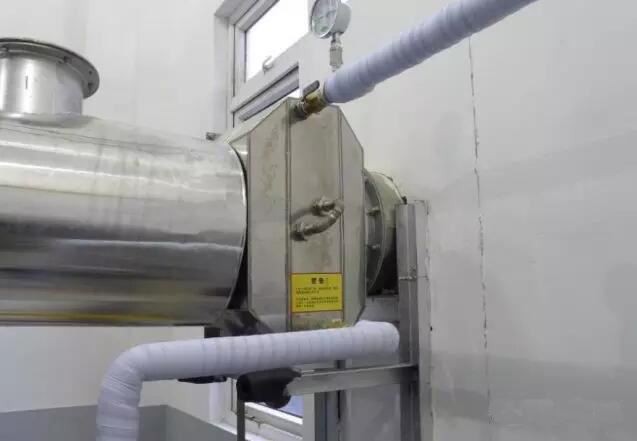

1. Recuperació de gasos de la caldera a la branca de Tianjin d'una empresa química diària top 500

Descripció del projecte:

Amb dues calderes de 8t/h (una usada i una en espera), l'economitzador original es va corroborar i l'eficiència de l'intercanvi de calor era baixa.

Abans de la transformació:

Caldera de gas d'escapament 190 ° C (la sortida original de l'economitzador 120 ° C)

Després de la transformació:

Sistema de disseny de gas d'escapament<60℃ (actual="" operation="" exhaust="" smoke="" 47℃),="" and="" the="" water="" temperature="" is="" heated="" from="" 8℃="" to="">

2. Caldera de recuperació de gas de flauta d'una empresa d'alimentació

Descripció del projecte:

1 caldera t / h 1 disseny de recuperació de gas flauta, la pressió d'explotació de gas natural és de 5 ~ 7barg

Abans de la transformació:

La temperatura del gas d'escapament de la caldera és de 230 ° C, sense economitzador, i el gas de la grip es descarrega directament a l'atmosfera a través de la xemeneia

Després de la transformació:

Utilitzeu gas de flauta per escalfar el subministrament d'aigua freda del dipòsit d'aigua, calefacció cíclica, temperatura del gas d'escapament 120 ° C, entrada d'aigua 30 ° C i presa d'aigua 55 ° C

3. Un projecte de reciclatge de calor de residus de paper domèstic

Descripció del projecte:

La temperatura de l'aire humit descarregat de l'equip de producció és de 320 °C, el cabal és de 7,61m3/s, i el contingut d'aigua massiva és del 30,5%

Abans de la transformació:

El procés original recupera part de la calor en l'aire calent de residus, és a dir, l'aire calent i humit s'alimenta a l'aire a través del sistema de calefacció d'intercanviador de calor primari, i la temperatura final de descàrrega després d'escalfar l'aire a l'aire és de 264 ° C.

Després de la transformació:

Produir 15barg de vapor saturat 860kg / h, i augmentar la temperatura de consum d'aire de combustió en 10 ° C sobre la base original, i la temperatura final del gas d'escapament serà de 135 ° C-145 ° C.

En resum, si vostè comença a utilitzar calderes de gas natural, si us plau, no ignori les oportunitats potencials d'estalvi d'energia al seu voltant. Si us plau, no us plau, no us poseu en contacte amb el vostre enginyer d'aplicacions YUJI per a més detalls!
